Rökbarriär Apericoil

Rökbarriär Apericoil

Den "säkrare" lösningen på en rökgardin - vid över 350°C börjar den självöppna för att minska belastningen på byggnaden.

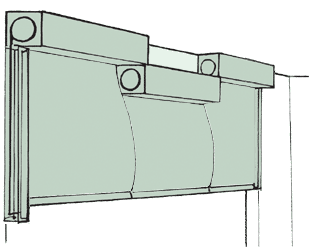

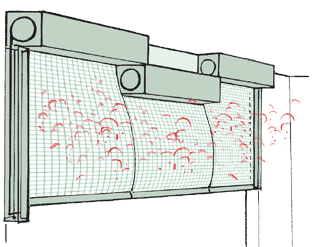

Tätt upp till 350°C		Automatisk värmegenomströmning från och med 350°C

Systembeskrivning

Patentskyddad väv "Aperitex 400"
Monteringsfärdiga moduler som sammanfogade blir till en komplett barriärenhet med önskad längd
Avrullningslängd upp till 4 m
Uppfyller tid- och temperaturbelastning DL = 300°C
Standard med drivsystem "Gravigen", stänger utan yttre energi. Brandhärdig kabel behövs ej
Sammanfogade bottenprofiler över samtliga moduler
Som alternativ med sidoguider

Kundnytta

Att säkert kunna sektioner bort rök med temperatur från 300°C till 400°C, samtidigt förhindra att allt för höga temperaturer belastar byggnaden.
Aperitex-väven öppnar sig vid temperatur från och med 350°C och är vid 530°C öppen till mer än 80 % (resterande yta består av den rutmönstrade bärande strukturen)
Den rutmönstrande bärande strukturen har en värmebeständighet på mer än 600°C under 2 timmar, vilket innebär att systemet även vid denna belastning inte kollapsar.
Klassificering enligt ISO 21027-1 är klass DL 120, det betyder 300°C under 120 minuter
Väven är semi-transparent, som medför goda möjligheter till överblick

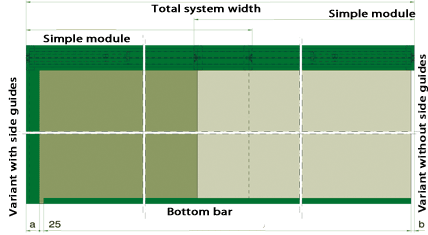

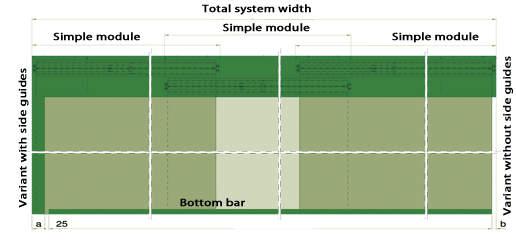

Dimensioner

a = Sidoguider
b = Spaltmått utan sidoguider

Enskilda moduler upp till 6 m systembredd

Nedrullningslängd	t₁ (mm)	h₁ (mm)	t₂ (mm)	h₁ (mm)
≤4,5 m	250	150	150	150
>4,5 m - ≤8,5 m	320	180	180	180

Urval av kassetter


Enskilda - rökbarriärer vägg		Moduslära rökbarriär vägg (standard)		Enskilda rökbarriärer valv


Rökbarriär i valv		Rökbarriär med fjädrande bottenprofil

Bottenprofil


Standard

Urval av sidoguider


Vägg	Mellan väggar	Nisch

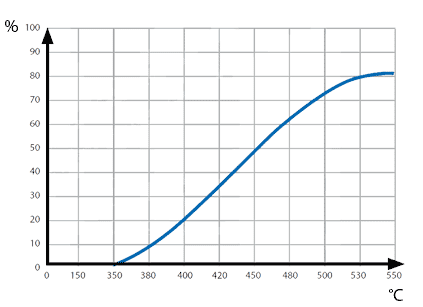

Genomsläplighet

Darstellung der Rauchdurchlässigkeit des Gewebes in Abhängigkeit zur Temperatur

Framställning av väven rökgenomtränglighet avhängigt av temperatur

CE-systemklassifikation

Patenterad rörmotor med Gravitiy Fail teknologi

Aperitex 400:

Intakt vävstrukturhåller håller tillbaka röken upp till 350°C

Väven börjar öppnar sig 350°C och släpper igenom röken

Kennzeichnung ISO 21927-1	Stöbich System Apericoil
Automatisk rökbarriär	Typ ASB 1/ASB 3 stänger utan yttre elektrisk energi
Temperaturklass	DL 120 (300°C / 120 min.)
Stängningstid (beroende på drivning)	0,15 m/s ex. Nedrullningslängd 9 m = 60 s i brandalarmsposition
Spalt kassett (a - f)	0 mm
Spalt kanter (g) mellan väggar	g = 0 mm med sidoguider FS) g = 20 mm + 20 mm utan sidoguider
Spalt sammanfogningsställe (h)	17 mm (Standard valvmontage) 0 mm (Standard väggmontage)
Högsta permabilitet i rökgardinens väv RT och 200°C (max. 25 m³/m²/h)	< 1m³/m²/h
Fri yta kassett	= kassetlängd x spalt kassett = L x 0 = 0 mm²
Fri yta kanter	= D x spalt kanter
Fri yta sammanfogningsställen	= D x spalt sammanfogningsställe x antal sammanfogningar

D = Nedrullningslängd på rökbarriären

Sammanfogning

Kassett

Kanter

Styrsystem för rökbarriär och rökgardin

Styrsystem för enstaka rökbarriärer / rökgardiner

Styrsystem för flera rökbarriärer/ rökgardiner
