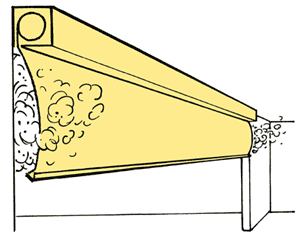

| Supercoil utan sidoguder, klass D=600°C |
|
|
|
|
Klassisk rökgardinen för höga anspråk och större öppningsmått utan sidoguder, klass D=600°C
|
CE - Nr. 0761 - CPD 0060, Swedcert No: 0765
Brandförhållande för hela rökgardinen enligt typgodkännande Z - 56.412 - 935 - I ett stycke upp till 50 m bredd och 9,5 m nedrullningslängd
- För den höga tidsklassen vid temperaturbelastning D = upp till 600°C
- Utan resterande öppning i kassettområdet
- Endast 1 drivenher erfoderlig, därmed ringa installationsbehov
- Vid bruk av sidoguider 0 % läckage gäller för hela rökgardinen
- Stor variation på utförande av konstruktion och i design
- Som standard med drivsystem„Gravigen“, det betyder etänger utan yttre energi, ingen brandresisten kabel behövs
- Stort cykelantal på motorenheten upp till 10.000 cykler
- Systemet väger ca 20- 30 kg per meter (systembredd)
- Även lämplig (godkänd) som golvstängande rökgardin
- Som option med integrerad utrymningsdörr vid golvstängande rökgardin
- Kombination Stripecoil med Supercoil teknologi för persongenomgång i begränsade utrymmen
 |
|
 |
| Variation med utrymmningsdörr |
|
|
Kombination Supercoil/Stripecoil |

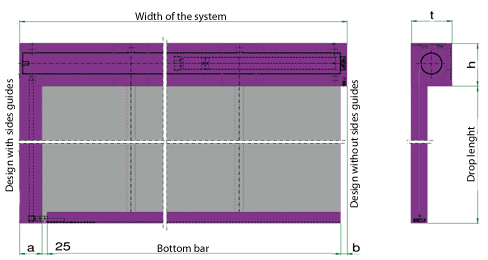

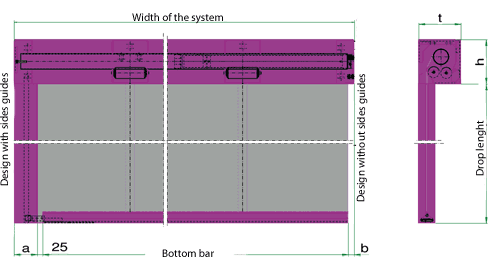

Mått
a = Sidoguider
b= spaltmått utan sidoguider
| Väv |
Systembredd |
Nedrullingslängd
|
t
(mm) |
h
(mm) |
| Protex 600.1 A2 / 1100.1 A2 |
> 0,9 m - ≤ 1,4 m |
≤ 3,5 m |
190 |
250 |
| Protex 600.1 A2 / 1100.1 A2 |
> 1,4 m - ≤ 50 m |
≤ 3,5 m |
190 |
200 |
| Protex 600.1 A2 / 1100.1 A2 |
≤ 50 m |
> 3,5 m - ≤ 6 m |
190 |
250 |
| Protex 600.1 A2 / 1100.1 A2 |
≤ 50 m |
> 6 m - ≤ 9 m |
235 |
290 |
Urval kassetter
|
|
|
|
|
|
|
|
Standard fasta lager
|
|
Standard flytande lager
|
|
Urval special konstruktionen
|
|
|
Bottenprofil
Standard vid mindre bredder
|
|
|
|
|
|
Standard typ 4,6
|
|
Tyngre typ 9,6
|
|
Smalare typ 5,61
|
Standard vid större bredder
|
|
|
|
|
|
Fjädrande bottenprofil utan säkerhetskontaktlist
Typ 3,84 F
|
|
Som till tillval, fjädrande bottenprofil med säkerhetskontaktlist
Typ 3,84 FK
|
|
Fjädrande bottenprofil utan säkerhetskontaktlist, upp mot bjälklag
|
CE-Systemklassifikation
Patenterad rörmotor
med Gravitiy Fail Teknologi
Protex 600.1 A2 / 1100.1 A2
|
|
|
Märkning
EN 12101-1
|
Stöbich
System Supercoil |
| Självstängande rökgardin |
Typ ASB 1 / ASB 3
Stänger utan elektrisk energi |
| Temperaturklass |
D 60
(600°C / 60 min) |
Nedrullningstid (beroende på drivnhet) |
från 0,15 m/s till 0,30 m/s
z.B. Nedrullningslängd 9 m = 60 s i brandalarmposition
|
| Spalt kant (g) |
0 mm |
Spalt kassett (a-f) |
g = 15 mm + 30 mm vid fasta lager
g = 30 mm + 30 mm vid flytande lager |
| Spalt förbindning (h) |
0 mm |
Högsta permabilitet i rökgardinens väv
RT och 200°C (max. 25 m³/m²/h) |
< 1m3/m2/h
|
| Fri yta kassett |
= Kassettlängd x spalt kassett
= L x 0=0 mm2
|
| Fri yta kanter |
= D x Spalt kanter
|
| Fri yta förbindning | = D x Spalt förbindning x antal förbindningar
|
EG-Konformitetscertifikat
DIN EN 12101-1
|
0761 - CPD - 0060 |
Allmän byggnadstillsyns
ackreditering för brandförlopp
på väv samt hela rökgardinen |
Z - 56.429 - 916 / Z-56.412 - 935 |
D=Nedrullningslängd
|
|
Förbindning
Kassett
Kanter
|
|
|
|
