| Moducoil med sidoguider, klass D=600°C |
|
|
|
|
Standard-Rökgardin i modulärt utförande med sidoguider, Klass D=600°C
CE - Nr. 0761 - CPD - 0076
Brandförhållande för hela rökgardinen enligt typgodkännande Z - 56.412 - 936 - Förtillverkade enhetsmoduler tillverkas i enheter som kompletta rökgardiner som på plats anpassas till önskad total bredd
- Standardiserad nedrullningslängd upp till 8,65 m
- För tidsklass och temperaturbelastning D = 600°C
- Standardmässigt med drivsystem „Gravigen“, det betyder. stängning utan yttre energi, brandresisten kabel behövs ej
- Robust drivsystem, anpassad för stort antal cykler upp till 10.000 cykler med godkännt fasthållningssystem
- Modulärt montage med kassett över varandra eller invid varandrar
- Gemensam bottebalk för all moduler
- Kombinerbar med fjädrande bottenbalk
- Begränsad användning med sidoguider i områden med stor vindbelastning, viktigt att denna information kommer fram till oss.
- Även lämplig (godkänd) som golvstängande rökgardin
Mått

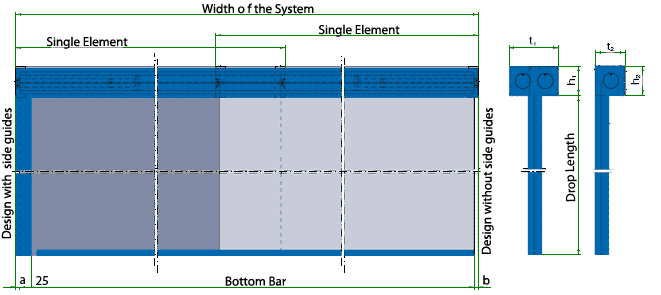

a = Sidoguider
b = Spaltmått utan sidoguider
Enstaka moduler
| Systembredd |
Nedrullingslängd |
Kassett
(mm) |
| ≤ 5 m |
≤ 4,5 m |
150 x 150 |
| ≤ 5 m |
> 4,5 m - ≤ 7 m |
185 x 185
|
> 5 m - ≤ 7 m
|
≤ 4,5 m |
185 x 185
|
Max kassetbredd 7m (med en maximal nedrullningslängd på 4,5 m)
Flera moduler - bredvid varandra
| Systembredd |
Nedrullingslängd |
Kassett
(mm) |
| > 7 m |
≤ 4,5 m |
250 x 150 |
| > 7 m |
> 4,5 m - ≤ 7 m |
320 x 185 |

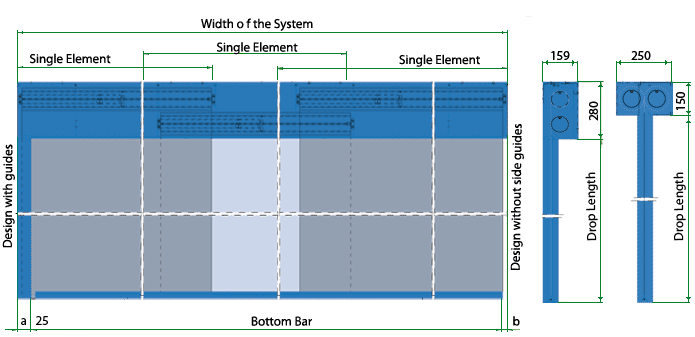

Flera moduler - över varandra
| Systembredd |
Nedrullingslängd |
Kassett
(mm) |
| > 7 m |
≤ 4,5 m |
160 x 280
|
| > 7 m |
> 4,5 m - ≤ 7 m |
195 x 350
|
Urval kassetter
|
|
|
|
|
|

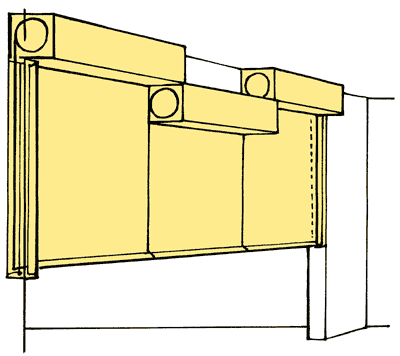

Exempel-rökgardin vägg
|
|
Modul rökgardin vägg (standard)
|
|
Exempel-rökgardin valv
|
|
|
|
|
|
|
Modul rökgardin valv
|
|
Fjädrande avslutningsprofil vid enstaka rökgardiner
|
|
Fjädrande avslutningsprofil vid mer än en rökgardiner
|
Bottenprofil
|
 |
|
|
Standard
|
|
Fjädrande bottenprofil
|
Urval sidoguider
CE-Systemklassifikation
Patenterad rörmotor
med Gravitiy Fail Teknologi
Modutex 600 A2 / Ecotex 1100 A2
|
|
Märkning
EN 12101-1 | Stöbich
System Moducoil | | Självstängande rökgardin | Typ ASB 1 / ASB 3
Stänger utan elektrisk energi | | Temperaturklass | D 120
(600°C / 120 min) | Nedrullningstid
(beroende på drivehet) | från 0,15 m/s
e.x. Nedrullningslängd 9 m = 60 s i brandalarmposition | | Spalt kassett (a-f) | 0 mm | | Spalt kant (g) | g = 0 mm med sidoguider | | Spalt förbindning (h) | 17 mm (Standard valvmontage)
0 mm (Standard väggmontage) | Högsta permabilitet i rökgardinens väv
RT och 200°C (max. 25 m³/m²/h) | < 1m³/m²/h |
| Fri yta kassett | = Kassettlängd x Spalt kassett
= L x 0 = 0 mm² | | Fri yta kanter | = D x Spalt kanter | | Fri yta förbindning | = D x Spalt förbindning x antal förbindningar | | EG-Konformitertcertifikat | 0761 - CPD - 0076 | Allmän byggnadstillsyns
ackreditering för brandförlopp
på väv samt hela rökgardinen | Z - 56.429-916 / Z - 56.412 - 936 |
D = Nedrullningslängd rökgardinen
|
|
Förbindning
Kassett
Kanter
|
|
|
|
