CE - Nr. 0761 - CPD - 0077
Brandförhållande för hela rökgardinen enligt typgodkännande Z- 56.412 - 937

Rökstoppbildande i personpassager e.x. utrymmningsvägar
Dubbelaxel med obegränsad bredd
Nedrullningslängd upp till 3,50 m
för tidsklass och temperaturbelastning D = 600°C (120 min)
Genomgångsfrekvens ca. 200 Personer per minut vid en bredd på 3 m
standardmässig med drivenhetssystem „Gravigen“, det betyder stänger utan extern energi, brandresistent kabel behövs ej
transparent väv ger en klar vy av genomgånsområdet
ringa platsbehov för kassetten, för att minimera tillgänglig öppnings höjd
flexibla och eftergivliga stängningskanter för att undvika skador
Bottenprofil skyddad mot skador och vanalisering

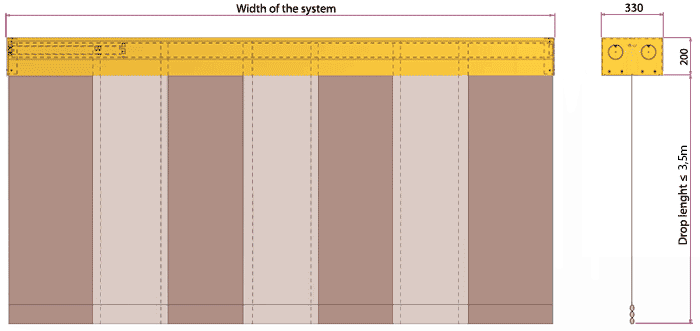

Systemgränser

Vid mindre system konsultera oss.

Urval kassetter

Valvmontage

Väggmontage

Montage i valv
Special kassetter, vid systembredd < 2,7 m

CE-Systemklassifikation

Patenterad rörmotor
med Gravitiy Fail Teknologi

Modutex 600 A2

Märkning EN 12101-1	Stöbich System Stripecoil
Självstängande rökgardin	Typ ASB 1 / ASB 3 Stänger utan elektrisk energi
Temperaturklass	D 120 (600°C / 120 min)
Nedrullningstid (beroende på drivsystem)	från 0,15 m/s e.x. Nedrullningshöjd 3,5 m = 24 s i brandalarmposition
Spalt kassett (a-f)	0 mm
Spalt kanter (g)	g = 10 mm + 10 mm
Spalt förbindning (h)	10 mm
Högsta permabilitet i rökgardinens väv RT och 200°C (max. 25 m³/m²/h)	< 1m³/m²/h
Fri yta kassett	= Kassettlängd x spalt kassett = L x 0 = 0mm²
Fri yta kanter	= D x spalt kanter
Fri yta förbindning	= D x spalt förbindning x antal förbindningar
EG-Konformitetscertifikat	0761 - CPD - 0077
Allmän byggnadstillsyns ackreditering för brandförlopp på väv samt hela rökgardinen	Z - 56. 429 - 916 / Z- 56.412 - 937

D = Nedrullningslängd rökgardinen

Förbindning

Kassett

Kanter

Stripecoil
