Smokeshield-S - klass DH (ETK)

Smokeshield-S

Den rumsbildande rökgardinen för höga anspråk
klass DH (ETK)

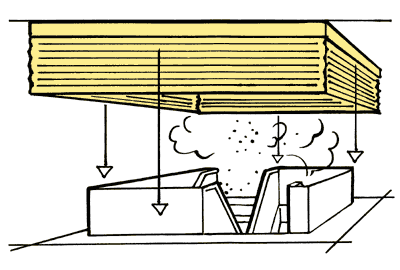

Fyrkantig eller polygonformad rökgardin
Kantmått upp till 16 m och nedrullningshöjd upp till 6 m
För hög tidsklass och temperaturbelastning DH 120 (DTK-kurva)
Utan resterande öppningar - förblir i övre position fortfarande i hörnen
Inga stöd behövs, trots detta absolut täthet ochså vid hög tryckbelastning
Liten inbyggnadshöjd för kassetten från ca. 150 mm
Standardmässig med drivsystem "Gravigen", det betyde stänger utan extern energi, brandresisten kabel behövs ej
Hastighetsreglerat drivsystem fungerar som störsäkring
Även lämplig (godkänd) som golvstängande rökgardin

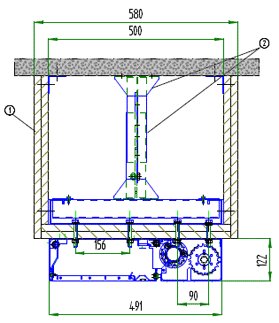

Mått

Minst 2 drivenheter och ytterligare enhet för varje
tillkommande 10m och över 20m omkrets


Standard		Som option med infraröd säkerhetsövervakning


		1 = Rökgardinsväv


		Som option med spottar eller ljusramp (Innebär förhöjd inbyggnadsmått)

Patenterad rörmotor
med Gravity Fail Teknologi

Protex 600.1 A2 / 1100.1 A2

Märkning EN 12101-1	Stöbich System Smokeshield-S
Självstängande rökgardin	Typ ASB 1 / ASB 3 Stänger utan elektrisk energi
Temperaturklass	DH 120 (1100°C / 120 min)
Nedrullningstid (beroende på drivenhet)	från 0,15 m/s upp till 0,30 m/s e.x. Nerrullningslängd 9m = 60s i brandalarmposition
Spalt kassett (a-f)	0 mm
Spalt kanter (g)	0 mm
Spalt förbindning (h)	0 mm
Högsta permabilitet i rökgardinens väv RT och 200°C (max. 25 m³/m²/h)	< 1m³/m²/h
Fri yta kassett	= Kassettlängd x spalt kassettt = L x 0=0 mm²
Fri yta kanter	= D x Spalt kanter
Fri yta förbindning	= D x Spalt förbindning x antal förbindningar
EG-Konformitetscertifikat DIN EN 12101-1	0761-CPD-0191
Allmän byggnadstillsyns ackreditering för brandförlopp på väv samt hela rökgardinen	DH 120 IBS 08062415 (Testrapport för komplett system) UB 3.3 / 10-018-1-B (Förhandsrapport för komplett system)

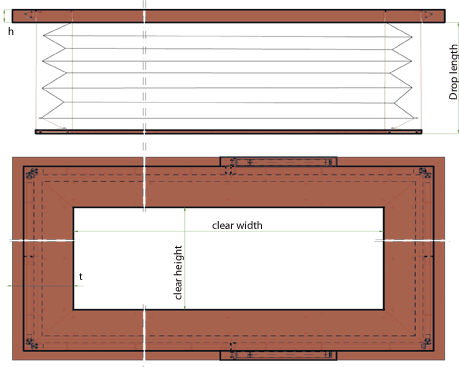

D=Nedvecklingslängd rökgardinen

Förbindning

Kassett

Kanter
