Fibershield-P Rumsavskiljare
|
Premium brandavskiljare av väv för höga anspråk och stora dimensioner
Skyddsmål
|
Rumsavskiljares |
|
| Klassifikation | E 90
E 120
E 240 | | Väv | Protex 1100-B1
Protex 1100-A2 | | Provningsrapport | UB III/B-07-010-1
UB III/B-04-045
LP-1216.2/02
UB
III/08-033
UB 3.1 / 09-018
UB 3.1 / 09-202 |
Systembeskrivning för Fibershield-P
- Swedcert No: 0761
- Typgodkänd för E 90, 10.000 funktionscykler
- Godkänd för storlekar mellan 1000 mm x 2000 mm - 10.000 mm x 7.600 mm
- I ett stycke upp till 30m bredd och en stor nedrullningslängd (se nedan tabell)
- Stora variation på utförande, konstruktion och design
- Standardmässig med ”Gravigen” drivsystem det betyder stänger utan främmande energi, brandresistent kabel erfordras ej
- Högt cykler antal för drivenheten upp till10.000 cykler
- Endast ett drivsystem behövs, därigenom låg installationskostnad
- Som option vid stora bredder försedd med fjädrande bottenprofil (Standardkassett)
- I option utrustad med klämlist vid fjädrande bottenprofil
- Genomgående sidleds inspänning av väven via stångföring för höga tryck och täthet och långsam stängning
- Deformationsfri bottenprofil under temperaturinflyttande

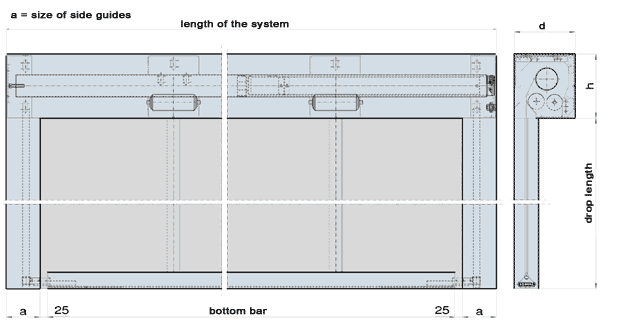

Fast lagring
|
 |
| Väv |
Systemlängd |
Nedrullningslängd |
t
(mm) |
h
(mm) |
Protex 1100.1 A2
|
>1,4 m < 4 m |
≤ 3,5 m |
190 |
200 |
Protex 1100.1 A2
|
>0,8 m < 4 m |
> 3,5 m - ≤ 6 m |
190 | 250 |
Protex 1100.1 A2
|
> 0,8 m < 4 m |
> 6 m - ≤ 9 m | 235 | 290 |
Vid nedrullningslängd av 9-12m är kassettstorleken beroende på vald röraxel.

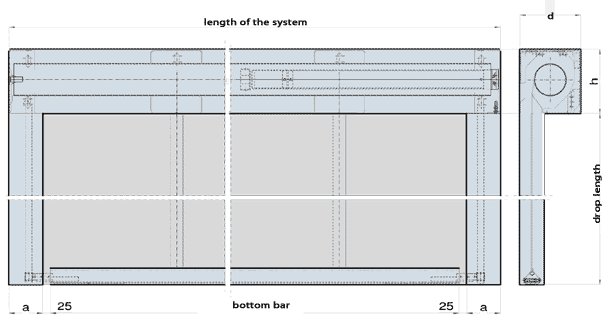

Flytande lager
|
|
| Väv |
Systemlängd |
Nedrullningslängd |
t
(mm) |
h
(mm) |
Protex 1100.1 A2
|
> 4 m < 22 m |
< 3,5 m |
190 |
200 |
Protex 1100.1 A2
|
> 4 m < 22 m |
> 3,5 m - ≤ 6 m |
190 | 250 |
Protex 1100.1 A2
|
> 4 m < 20 m |
> 6 m - ≤ 9 m | 235 | 290 |
Med fjädrande bottenprofil h = min. 250mm
I Tyskland är standardsystemets
storlek begränsad till 12x 5m.
Urval kassetter
|
|
|
|
|
|
|
|
Standard fasta lagring
|
|
Standard flytande lagring
|
|
Exempel på specialkonstruktioner
|
|
|
Bottenprofil
Standard vid mindre bredder
|
|
|
|
|
|
Typ 4,6
|
|
Tyngre, Typ 9,6
|
|
Smalare, Typ 5,61
|
Standard vid större bredder
|
|
|
|
|
|
Typ 3,84 F fjädrande bottenprofil utan klämlist
|
|
Typ 3,84 FK fjädrande bottenprofil som option med klämlist
|
|
fjädrande bottenprofil utan klämlist
|
Urval sidoguider
|  |
| Typ | Nedrullningslängd | Yta | | 80 E | ≤ 3,5 m | ≤ 18 m2 | 105 E
| ≤ 6 m | ≤ 50 m2 | 105 V
| ≤ 6 m | ≤ 70 m2 | 160 E
| ≤ 9 m | ≤ 120 m2 |
|
|
|
|
|
|
|
|
Typ 105 E
Montage mot vägg
|
|
Typ 105 E
Montage mellan väggar
|
|
Typ 105 E
Montage i nisch
|
|
Typ 105 V
Montage mot vägg
|
|
|
|
|
|
|
|
Typ 105 V
Montage mellan väggar
|
|
Typ 105 V
Montage i nisch
|
|
Typ 80 E
Montage mot vägg
|
|
Typ 80 E
Montage mellan väggar
|
|
|
|
|
|
|
|
Typ 80 E
Montage i nisch
|
|
Typ 140 E
Montage mot vägg
|
|
Typ 140 E
Montage mellan väggar
|
|
Typ 140 E
Montage i nisch
|
Inbyggnadsvarianter
|
|
|
|
|
|
|
|
Montage av kassetten till vägg, nedrullning framtill
|
|
Montage av kassetten till vägg nedrullning baktill
|
|
Montage av kassett till vägg, undertak ansluter ensidigt mot kassetten. Nedrullning framtill
|
|
Montage av kassett till vägg, undertak ansluter ensidigt mot kassetten. Nedrullning baktill
|
|
|
|
|
|
|
|
|
Montage av kassetten direkt till valv
|
|
Montage av kasset direkt till valv, undertak ansluter på båda sidor till kassetten
|
|
Montage av kassett nerpendlat från valv
|
|
Montage av kassett via konsoler från valv, undertak ansluter på båda sidor till kassetten
|
