Rumsavskiljning
Klassifikation	E 120
Väv	Protex 1100-B1 Protex 1100-A2
Provningsrapport	UB III/B-05-020



Systembeskrivning för Fibershield-H

• Swedcert No: 0813

• Stora bjälklagsöppningar upp till 20m bredda och med en utrullningsläng (se nedan tabell)

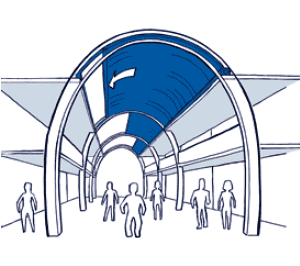

• Stor variation på utförande, konstruktion och design
• Säker stängning medelst Duplex-drivsystem som option med styrning för säkrad energi försörjning
• Bärlinor med en diameter på 6mm och med ett c/c avstånd på 1, 50m stödjer duk med stora dimensioner såväl som tryckbelastning vid brand
• Vid vindbelastning kan stängning av systemet påverkas negativt och i enstaka fall förhindras
• Låga krav på montageutrymme
• Flexibelt montage (upp mot bjälklag, infällt montage)

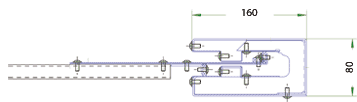

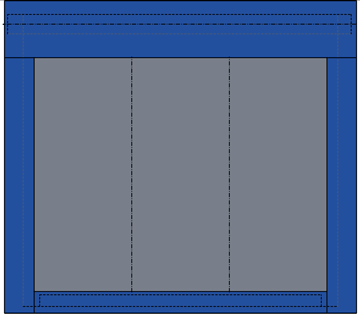

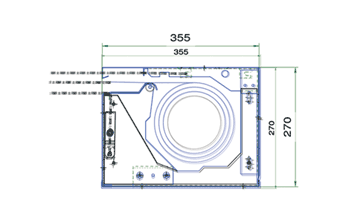

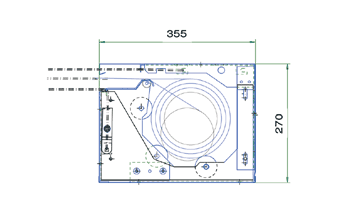

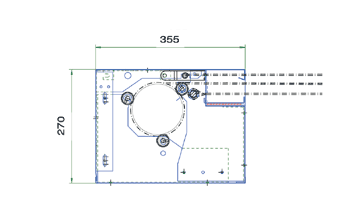

Måttabell (Standard-utförande)

Systemutförande	clear width	drop down length	a (mm)	b (mm)	t (mm)	h (mm)	f (mm)
Gasfjäder	< 1,4 m	≤ 1,5 m	120	109	190	200	190
Gasfjäder	< 1,4 m	≤ 4,5 m	150	109	235	290	235
Gasfjäder	< 4,5 m	≤ 2,9 m	120	109	190	250	190
Gasfjäder	< 4,5 m	≥ 2,9 m - < 5 m	150	109	235	290	190
Gasfjäder	≥ 4,5 m	< 2,9 m	120	225	190	250	190
Gasfjäder	≥ 4,5 m - < 30 m	≥ 2,9 m - < 5 m	150	225	235	320	235
Duplex	< 20 m	≥ 2,9 m - < 8,5 m	160	355	274	355	80

I Tyskland är standardsystemets storlek begränsad till 4,5 m x 4,5 m.



Styrsystem för enskilda brandluckor:
