Fibershield-E Sprinklerskydd
|
Den (E)cono miska brandavskiljaren av väv med hög grad av standardisering
Skyddsmål
|
Värmedämpning
Under brandförlopp
med förtätad
sprinklerskydd |
 |
| Klassifikation |
EI 120 |
| Väv |
Ecotex 1100-B1
Ecotex 1100-A2 |
| Provningsrapport |
UB III/B-08-016 |
| Vattenbegjutning |
|
Systembeskrivning för Fibershield-E
- Swedcert No: 0761
- Hög grad av standardisering och därmed ekonomisk brandavskiljning upp till max bredd 6m och nedrullningslängd ned till 8m, alternativt bredd upp till 7m och nedrullningslängd ned till 5m
- Som standard med drivsystem „Gravigen", det betyder stänger utan främmande energi, brand resistent kabel behövs ej
- Högt cykler antal för drivenheten upp till 10.000 cykler
- Olika skyddsmål E, EW, EI (Vatten) genom olika vävtyper
- Knappföring
- Som option försedd med klämlist
- Som option försedd med fjädrande bottenprofil
|
 |
|
|

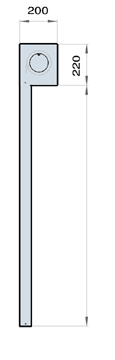

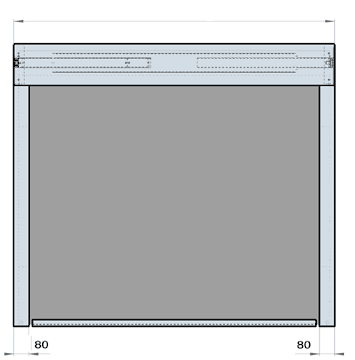

Systembredd
|
|
Nedrullningslängd
|
| Systembredd | Nedrullningslängd | t
(mm) | h
(mm)
| | > 1,1 m < 6 m | ≤ 8 m | 200 | 220 | | > 1,1 m < 7 m | ≤ 5 m | 200 | 220 |
I Tyskland är höjden i godkännandet begränsat till 5 m.
Urval kassetter
|
|
|
|
|
|
För valvmontage
|
|
För väggmontage
|
|
Fjädrande bottenprofil
|
Bottenprofil
|
|
|
|
Standard
|
|
Fjädrande bottenprofil
|
Urval sidoguider
|
|
|
|
|
|
Typ 80 K
|
|
Typ 80 KB
|
|
Typ 80 KN
|
Inbyggnadsvarianter
|
|
|
|
|
|
|
|
Montage av kassett till vägg, nedrullning framtill
|
|
Montage av kassett till vägg, undertak ansluter ensidigt till kassetten,
nedrullning framtill
|
|
Montage av kassett direkt till valv
|
|
Montage av kassett direkt till valv, undertak ansluter på båda sidor till kassetten
|
|
|
|
|
Montage av kassett nerpendlat från valv
|
|
Montage av kassett via konsoler från valv, undertak ansluter
på båda sidor till kassetten
|
Styrsystem för brandluckor
Styrsystem för enskilda brandluckor:
Styrsystem för flera brandluckor:
|
|
|
