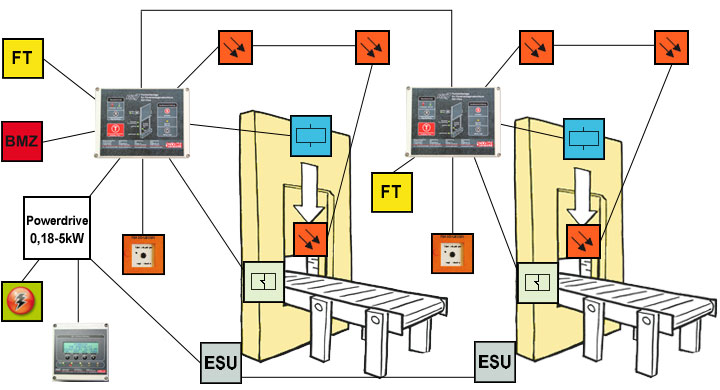

| Typgodkända styrsystem RZ7 FA för flera brandluckor för transportörer med reservström över CANopen-Bus |
|
|
|
|
Typgodkända styrsystem RZ7 FA
|
för flera brandluckor för transportörer med reservström över CANopen®-Bus
Typgodkännande nummer Z-6.5-1990
 |
Styrenhet RZ7 FA |
VdS provad och typgodkänd styrenhet RZ7 FA med 24VDC spänningsförsörjning av nätdel RZ7 NT24, avsedd för brandluckor för transportörer, möjlighet till anslutning av upp till 20 detektorer. Styrnings logik för frikörning av gods i öppningsområdet medels reservkraft.
|
 |
Ersättnings strömförsörjnings system
typ “Powerdrive” |
Ersättnings ström system typ “Powerdrive” för växelströmsdrift med en effekt på 0,18-5,0kW (3-fas 230/400VAC) med typgodkänd nätdel RZ7 NT24 för 24VDC-försörjning av RZ7-FAA och laddning av batterier för backup.
Mycket små mått trots stor effekt (500x500x210mm) och ringa antal VdS -provade batterier jämfört med USV - anläggningar. |
 |
Ersättnings strömomkoppling |
ersättnings strömomkoppling direkt från drivmotorn till transportören med integrerad bromsspänningsproduktion vid drift 230 eller 400VAC-broms. Små mått hög skyddsklass, som också enkelt kan användas vid existerande anläggningar. |
 |
RZ7-OP |
CANopen® Masterpanel RZ7-OP förbinder enstaka BUS -enheter, utbyggbart av upp till 48 enheter. Överskådlig och enkel betjäning med klartext visning. Visning av störning och tillstånd sker ständigt och är förberedd för fjärrdiagnos över integrerad Web-Server. |
 |
Detektorer |
Varje brandlucka för transportörer skall utrustas med egna detektorer. Installationen av detektorer sker enligt riktlinjer för styrenheten. |
 |
Fasthållningsenheten |
Fasthållningsenheten fixerar den öppna brandluckan i öppet läge och frigör denna vid frigivning från styrenheten. Som fasthållnings enhet kan finnas en så kallad hållmagnet, magnetkoppling eller pneumatisk ventil. Fasthållningsenheter måste vara VdS provade och listade i typgodkännandet för styrenheten.
|
 |
Fotocell |
Innan stängning av brandluckan måste stängningsområdet frigöras med härför avsedd metod. Används till exempel fotocells övervakning, skall dessa vara VdS provade och typgodkända. |
 |
Handutlösning |
Varje rökgardin kan i tillägg utlösas över en extern handutlösare |
 |
Signalanslutning |
Signalutbyte måste ske med transportörens styrenhet |
 |
Brandlarmscentral |
Utlösning över extern brandalarmscentral möjlig |
 |
Nätspänning |
230VAC/50Hz(L/N/PE) max. avsäkring 10A |
